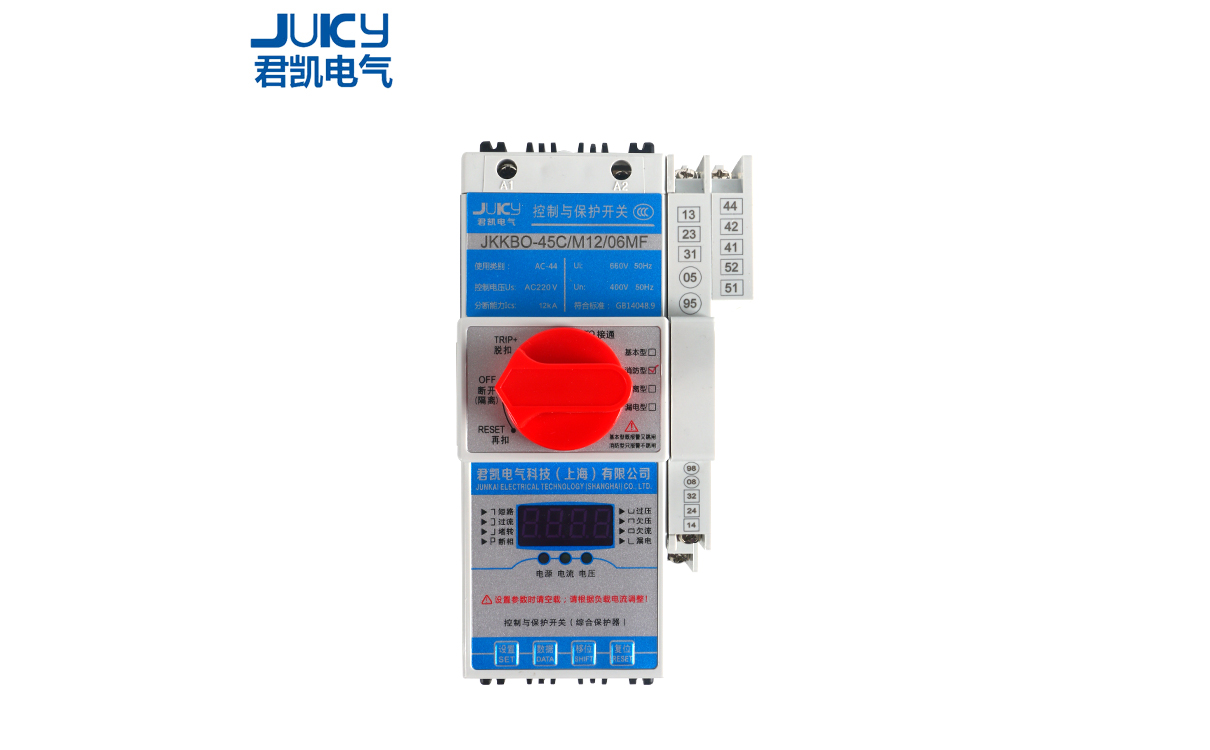

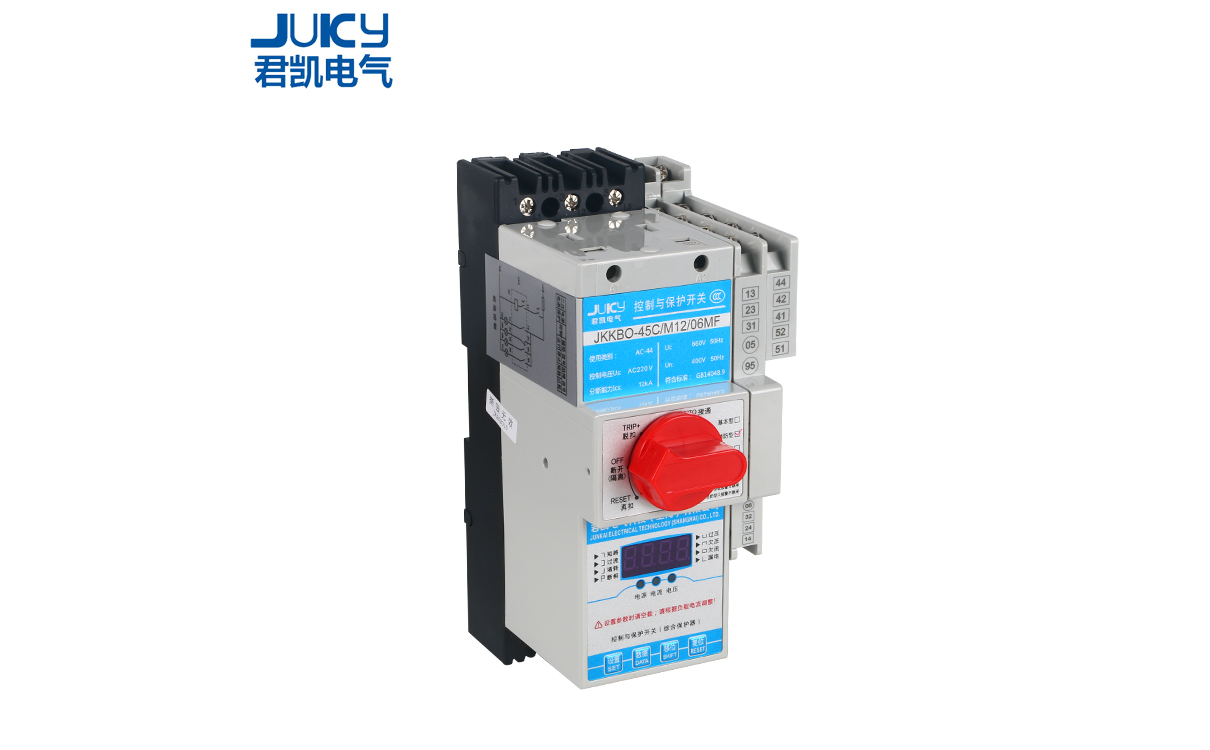

控制与保护开关电器-45型

发布时间:2020-12-10 01:14:00人气:6367

概述

JKCPS系列控制与保护开关电器是在单一结构的产品上实现集成化、内部协调配合的控制与保护功能,能够替代断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器等多种传统的分离元器件,具有远距离自动控制与就地人力控制兼有的方式进行控制操作的功能,具有协调配合的时间-电流保护特性,具有控制与保护配合、短路后连续运行,具有分断能力高、飞弧距离小、寿命长,具有保护整定电流均可调的特性,操作方便、配套附件模块多样齐全等优点,可以实现对电动机负载、配电负载的控制和保护。

多功能电器的出现从根本上解决了传统的采用分立元器件(通常是断路器或熔断器+接触器+过载继电器),由于选择不合理而引起的控制和保护配合不合理的种种问题,特别是克服了由于采用不同考核标准的电器产品之间组合在一起时,保护特性与控制特性配合不协调的现象,极大地提高了控制与保护系统的运行可靠性和连续运行性能。

JKCPS 系列控制与保护开关电器**代产品体积比较大,保护采用的双金属片技术。第二代产品尽管解决了体积大的问题,但保护技术没有什么大的突破。随着微电子技术在低压电器行业的应用日益扩大和加深,本公司以新型的微电子技术为基础,走高端产品设计之路,投巨资开发具有国际先进水平的产品,汇集了分立元件的优点,功能齐全,性能可靠,为低压配电和控制系统的简化及优化提供了一种基础元件。


型号及含义


产品分类

1、按工作原理分为:电子脱扣器、智能脱扣器

2、按保护对象分为:电动机保护、配电保护

3、按操作频率分为:频繁操作、不频繁操作

4、按接线方式分为:板前、板后、插入式


功能与用途

JKCPS采用模块化的单一产品结构型式,集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器等主要功能,具有远距离自动控制与就地人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有协调配合的时间–电流保护特性(具有反时限、定时限和瞬时三段保护特性)。根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。

JKCPS主要用于交流50Hz(6OHz)、额定电压至69OV、额定电流自1A至125A.可调工作电流自0.4A至10OA的电力系统中接通、承载和分断正常条件(包括规定的过载条件)下的电流,且能够接通、承载并分断规定的非正常条件(如短路)下的电流。


适用领域

由于JKCPS系列产品具有控制与保护功能集成化、模块化、小型化结构,对环境污染的防护等级高,分断短路电流能力高,飞弧距离短,电寿命长,保护功能齐全,连续运行性能和可靠性高,安装使用及维修操作方便等一系列优点,因此特别适用以下系统:

1、治金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统;

2、现代化建筑中的照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列;

3、电动机控制中心(MMC),尤其是智能化电控系统或要求额定运行分断能力Ics高达80kA的配电控制与保护系统:

4、工厂或车间的单电机控制与保护系统;

5、远程控制照明系统。


产品主要特点

与分离电器构成的系统相比(见下表)

1、具有控制与保护自配合的特性

JKCPS系列控制与保护开关电器集控制与保护功能于一体,相当于断路器(熔断器)+接触器+热继电器+辅助电器。很好的解决了分离元件不能或很难解决的元件之间的保护与控制特性匹配问题,使保护与控制特性配合更完善合理(具有反时限、定时限和瞬时三段保护特性),只要根据负载功率或电流即可正确选择单一产品,代替以往的包括自电源进线至负载端的各种电器,不需降容;大大减轻了设计人员的工作量。

2、具有无可比拟的运行可靠性和系统的连续运行性能

JKCPS在分断短路电流后无需维护即可投入使用,即具有分断短路故障后的连续运行性能:JKCPS在进行了分断短路电流试验后,仍具有600O次以上的AC-44电寿命,这是由断路器等分离器件构成的系统所难以达到的,JKCPS的这一特性极大地提高了系统的运行可靠性和系统的连续运行性能,其中的运行短路分断能力lcs为 80kA指标属同类产品的国际**、国内良好指标。



外形尺寸



电气控制图
